PWM和PAM的不同点是什么？
PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，施耐德变频器维修【广润自动化】以调节输出量和波形的一种调值方式。PAM是英文Pulse Amplitude Modulation(脉冲幅度调制)缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。

电压型与电流型有什么不同？
变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器施耐德变频器维修【广润自动化】，直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器，其直流回路滤波石电感。
 施耐德变频器维修
施耐德变频器维修【广润自动化】为什么变频器的电压与电流成比例的改变？
异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。这种控制方式多用于风机、泵类节能型变频器。

电动机使用工频电源驱动时，电压下降则电流增加;对于变频器驱动，如果频率下降时电压也下降，那么电流是否增加？
频率下降(低速)时,如果输出相同的功率,则电流增加,但在转矩一定的条件下,电流几乎不变。
 施耐德变频器维修
施耐德变频器维修【广润自动化】

采用变频器运转时，电机的起动电流、起动转矩怎样？
采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为125%~200%)。用工频电源直接起动时，起动电流为6~7倍，因此，将产生机械电气上的冲击。采用变频器传动可以平滑地起动(起动时间变长)。起动电流为额定电流的1.2~1.5倍，起动转矩为70%~120%额定转矩；对于带有转矩自动增强功能的变频器，起动转矩为100%以上，可以带全负载起动。

V/f模式是什么意思？
频率下降时电压V也成比例下降，这个问题已在回答4说明。V与f的比例关系是考虑了电机特性而预先决定的，通常在控制器的存储装置(ROM)中存有几种特性，可以用开关或标度盘进行选择。

按比例地改V和f时，电机的转矩如何变化？
频率下降时完全成比例地降低电压，施耐德变频器维修【广润自动化】那么由于交流阻抗变小而直流电阻不变，将造成在低速下产生地转矩有减小的倾向。因此，在低频时给定V/f,要使输出电压提高一些,以便获得一定地起动转矩,这种补偿称增强起动。可以采用各种方法实现,有自动进行的方法、选择V/f模式或调整电位器等方法。

在说明书上写着变速范围60~6Hz，施耐德变频器维修【广润自动化】即10:1，那么在6Hz以下就没有输出功率吗？
在6Hz以下仍可输出功率，但根据电机温升和起动转矩的大小等条件，*使用频率取6Hz左右，此时电动机可输出额定转矩而不会引起严重的发热问题。变频器实际输出频率(起动频率)根据机种为0.5~3Hz.

对于一般电机的组合是在60Hz以上也要求转矩一定，是否可以？
通常情况下时不可以的。在60Hz以上(也有50Hz以上的模式)电压不变，大体为恒功率特性，在高速下要求相同转矩时，必须注意电机与变频器容量的选择。

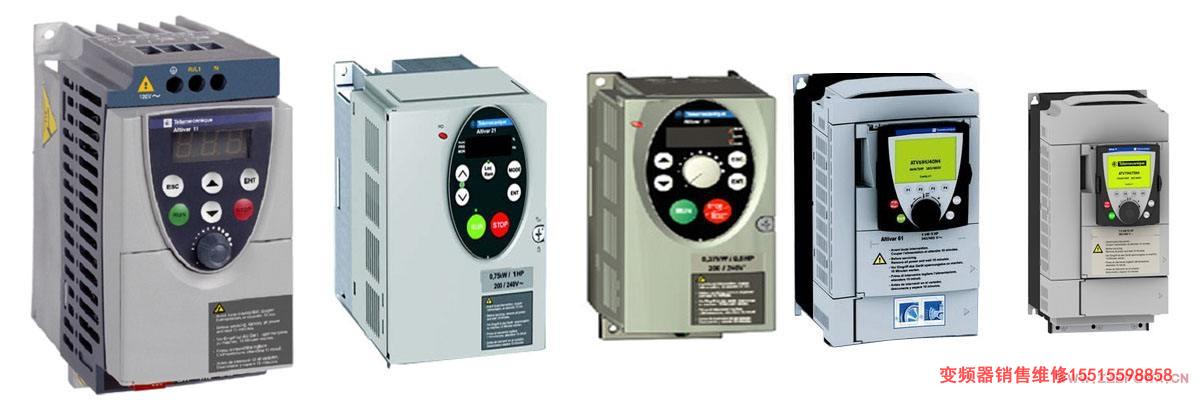

施耐德变频器维修：ATV61，ATV66，ATV58，ATV71，ATV31，ATV21等系列
 下面为你分析下，施耐德变频器故障情况。
(1)施耐德变频器OC报警
键盘面板LCD显示:加、减、恒速时过电流。
对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。
小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题若一按RUN键就显示“OC3”报警，则是驱动板坏了。
施耐德变频器维修
(2)施耐德变频器OLU报警
键盘面板LCD显示:变频器过负载。
当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置其次用卡表测量变频器的输出是否真正过大*用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

(3)施耐德变频器OU1报警
键盘面板LCD显示:加速时过电压。
当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做OU报警当低于350VDC时，变频器做欠压LU报警。
施耐德变频器维修
(4)LU报警
键盘面板LCD显示:欠电压。
如果设备经常“LU欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
(5)EF报警
键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
(6)Er1报警
键盘面板LCD显示:存贮器异常。
关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，只能换主板了。

(7)施耐德变频器Er7报警
键盘面板LCD显示:自整定不良。
G/P11系列变频器出现此故障报警时，一般是充电电阻损坏(小容量变频器)。另外就是检查内部接触器是否吸合(大容量变频器，30G11以上且当变频器带载输出时才会报警)、接触器的辅助
触点是否接触良好若内部接触器不吸合可首先检查驱动板上的1A保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。

(8)施耐德变频器Er2报警
键盘面板LCD显示:面板通信异常。
11kW以上的变频器当24V风扇电源短路时会出现此报警(主板问题)。对于E9系列机器，一般是显示面板的DTG元件损坏，该元件损坏时会连带造成主板损坏，表现为更换显示面板后上电运行时立即OC报警。而对于G/P9机器一上电就显示“ER2”报警，则是驱动板上的电容失效了。
施耐德变频器维修
(9)OH1过热报警
键盘面板LCD显示:散热片过热。
OH1和OH3实质为同一信号，是CPU随机检测的，OH1(检测底板部位)与OH3(检测主板部位)模拟信号串联在一起后再送给CPU，而CPU随机报其中任一故障。出现“OH1”报警时，首先应检查环境温度是否过高，冷却风扇是否工作正常，其次是检查散热片是否堵塞(食品加工和纺织场合会出现此类报警)。若在恒压供水场合且采用模拟量给定时，一般在使用800Ω电位器时容易出现此故障给定电位器的容量不能过小，不能小于1kΩ;电位器的活动端接错也会出现此报警。若大容量变频器(30G11以上)的220V风扇不转时，肯定会出现过热报警，此时可检查电源板上的保险管FUS2(600V，2A)是否损坏。
当出现“OH3”报警时，一般是驱动板上的小电容因过热失效，失效的结果(症状)是变频器的三相输出不平衡。因此，当变频器出现“OH1”或“OH3”时，可首先上电检查变频器的三相输出是否平衡。
对于OH过热报警，主板或电子热计出现故障的可能性也存在。G/P11系列变频器电子热计为模拟信号，G/P9系列变频器电子热计为开关信号。
施耐德变频器维修

Schneider变频器维修ATV61系列有以下型号：
ATV61H075N、ATV61H075N4Z、ATV61HU15N4、ATV61HU15N4Z ATV61HU22N4、ATV61HU22N4Z、
ATV61HU30N4、ATV61HU30N4Z ATV61HU40N4、ATV61HU40N4Z、ATV61HU55N4、ATV61HU55N4Z
ATV61HU75N4、ATV61HU75N4Z、ATV61HD11N4、ATV61HD11N4Z ATV61HD15N4、ATV61HD15N4Z、
ATV61HD18N4、ATV61HD18N4Z ATV61HD22N4、ATV61HD22N4Z、ATV61HD30N4、ATV61HD30N4Z
ATV61HD37N4、ATV61HD37N4Z、ATV61HD45N4、ATV61HD45N4Z ATV61HD55N4、ATV61HD55N4Z、
ATV61HD75N4、ATV61HD75N4Z ATV61HD90N4、ATV61HD90N4D、ATV61HC11N4、ATV61HC11N4D
ATV61HC13N4、ATV61HC13N4D、ATV61HC16N4、ATV61HC16N4D ATV61HC22N4、ATV61HC22N4D、
ATV61HC25N4、ATV61HC25N4D ATV61H075M3、ATV61H075M3Z、ATV61HU15M3、ATV61HU15M3Z
ATV61HU22M3、ATV61HU22M3Z、ATV61HU30M3、ATV61HU30M3Z ATV61HU40M3、ATV61HU40M3Z、
ATV61HU55M3、ATV61HU55M3Z ATV61HU75M3、ATV61HU75M3Z、ATV61HD11M3X、ATV61HD11M3XZ
ATV61HD15M3X、ATV61HD15M3XZ、ATV61HD18M3X、ATV61HD18M3XZ ATV61HD22M3X、
ATV61HD22M3XZ、ATV61HD30M3X、ATV61HD30M3XZ ATV61HD37M3X、ATV61HD37M3XZ、
ATV61HD45M3X、ATV61HD45M3XZ ATV61HD55M3X、ATV61HD55M3XD、ATV61HD75M3X、
ATV61HD75M3XD ATV61HD90M3X、ATV61HD90M3XD、ATV61H075M3S337、ATV61HU15M3S337
ATV61HU22M3S337、ATV61HU30M3S337、ATV61HU40M3S337、ATV61HU55M3S337
ATV61HU75M3S337、ATV61HD11M3X337、ATV61HD15M3X337、ATV61HD18M3X337
ATV61HD22M3X337、ATV61HD30M3X337、ATV61HD37M3X337、ATV61HD45M3X337
ATV61H075N4S337、ATV61HU15N4S337、ATV61HU22N4S337、ATV61HU30N4S337
ATV61HU40N4S337、ATV61HU55N4S337、ATV61HU75N4S337、ATV61HD11N4S337
ATV61HD15N4S337、ATV61HD18N4S337、ATV61HD22N4S337、ATV61HD30N4S337
ATV61HD37N4S337、ATV61HD45N4S337、ATV61HD55N4S337、ATV61HD75N4S337
施耐德变频器维修
维修特色：免费检查、先核维修价，经用户认可再进行维修；24小时接修服务，快速反应测试，维修企业化运作，给客户提供持续的保障；速度快、价格优、质量保证，可提供上门服务；备件充足、交货迅
速，所有产品都上电带负载试验。
我公司专业维修变频器：不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行等故障；
